直流电源通用项目检验有哪些？
2017-11-17 9:26:22 点击：
3 直流电源通用项目检验
直流电源通用检验适用于继电保护及相关设备，包括电子式互感器、合并单元、保护设备、交换机、智能终端。
3.1 屏柜检查
（1）直流电源检验内容及要求
a. 检查屏柜内是否有螺丝松动，是否有机械损伤，是否有烧伤现象；小开关、按钮是否良好；检修硬压板接触是否良好。
b. 检查装置接地，应保证装置背面接地端子可靠接地；直流电源检查接地线是否符合要求，屏柜内导线是否符合规程要求。
c. 检查屏内的电缆是否排列整齐，是否避免交叉，是否固定牢固，不应使所接的端子排受到机械应力，标识是否正确齐全。
d. 检查光纤是否连接正确、牢固，有无光纤损坏、弯折现象；检查光纤接头完全旋进或插牢，无虚接现象；检查光纤标号是否正确。
e. 检查屏内各独立装置、继电器、切换把手和压板标识正确齐全，且其外观无明显损坏。
（2）检验方法
打开屏柜前后门，观察待直流电源检查设备的各处外观。打开面板检查继电器模件前，操作人员必须与接地面板接触以将携带的静电放掉。
3.2 设备工作电源检查
（1）检验内容及要求
a. 正常工作状态下检验：装置正常工作。
b. 110％额定工作电源下检验：装置稳定工作。
c. 80％额定工作电源下检验：装置稳定工作。
d. 直流电源自启动试验：合上直流电源插件上的电源开关，将试验直流电源由零缓慢调至80％额定电源值，此时装置运行灯应燃亮，装置无异常。
e. 直流电源拉合试验：在80％直流电源额定电压下拉合三次直流工作电源，逆变电源可靠启动，保护装置不误动，不误发信号。
f. 装置断电恢复过程中无异常，通电后工作稳定正常。
g. 在装置上电掉电瞬间，装置不应发异常数据，继电器不应误动作。
（2）检验方法
将装置接入直流电源，并调节直流电源电压。
3.3 设备通信接口检查
（1）检验内容及要求
a. 检查通信接口种类和数量是否满足要求，检查光纤端口发送与接收功率、最小接收功率；
b. 光波长1310nm光纤：光纤发送功率：-20dBm～-14dBm；光接收灵敏度：-31dBm～-14dBm；
c. 光波长850nm光纤：光纤发送功率：-19dBm～-10dBm；光接收灵敏度：-24dBm～-10dBm。
d. 清洁光纤端口，并检查备用接口有无防尘帽。
（2）检验方法

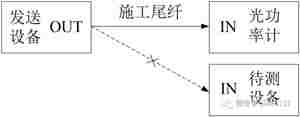

a. 光纤端口发送功率测试方法。用一根跳线（衰耗小于 0.5dB）连接设备光纤发送端口和光功率计接收端口，读取光功率计上的功率值，见图7，即为光纤端口的发送功率。
图7 光纤端口发送功率检验方法
b. 光纤端口接收功率测试方法。将待测设备光纤接收端口的尾纤拔下，插入到光功率计接收端口，读取光读取光功率计上的功率值，见图8，即为光纤端口的接收功率。
图8 光纤端口接收功率检验方法
c. 光纤端口最小接收功率测试方法
1）用一根跳线连接数字信号输出仪器（如：数字继电保护测试仪）的输出网口与光衰耗计，再用一根跳线连接光衰耗计和待测设备的对应网口，见图9。数字继电保护测试仪网口输出报文包含有效数据（采样值报文数据为额定值，GOOSE报文为开关位置）。
图9 光纤端口最小接收功率检验方法步骤1
2）从0开始缓慢增大调节光衰耗计衰耗，观察待测设备液晶面板（指示灯）或网口指示灯。优先观察液晶面板的报文数值显示；如设备液晶面板不能显示报文数值，观察液晶面板的通信状态显示或通信状态指示灯；如设备面板没有通信状态显示，观察通信网口的物理连接指示灯。
3）当上述显示出现异常时，停止调节光衰耗计，将待测设备网口跳线接头拔下，插到光功率计上，读出此时的功率值，即为待测设备网口的最小接收功率，见图10。
图10 光纤端口最小接收功率检验方法步骤2
3.4 设备软件和通信报文检查
（1）检验内容及要求
a. 直流电源检查设备保护程序/通信程序/CID文件版本号、生成时间、CRC校验码，应与历史文件比对，核对无误。
b. 直流电源检查设备过程层网络接口SV和GOOSE通信源MAC地址、目的MAC地址、VLAN ID、APPID、优先级是否正确。
c. 直流电源检查设备站控层MMS通信的IP地址、子网掩码是否正确，检查站控层GOOSE通信的源MAC地址、目的MAC地址、VLAN ID、APPID、优先级是否正确。
d. 检查GOOSE报文的时间间隔。首次触发时间T1宜不大于2ms，心跳时间T0宜为1~5s；检查GOOSE存活时间，应为当前2倍T0时间；检查GOOSE的STNUM、SQNUM。
（2）检验方法
a. 现场故障录波器/网络报文监视分析仪的接线和调试完成，也可以通过故障录波器/网络记录分析仪抓取通信报文的方法来检查相关内容。
b. 设备液晶面板能够显示上述检查内容，则通过液晶面板读取相关信息。
c. 液晶面板不能显示检查内容，则通过便携式电脑抓取通信报文的方法来检查相关内容，见图11。将便携式电脑与待测设备连接好后，抓取需要检查的通信报文并进行分析。
图11 通信报文内容检查方法
直流电源通用检验适用于继电保护及相关设备，包括电子式互感器、合并单元、保护设备、交换机、智能终端。
3.1 屏柜检查
（1）直流电源检验内容及要求
a. 检查屏柜内是否有螺丝松动，是否有机械损伤，是否有烧伤现象；小开关、按钮是否良好；检修硬压板接触是否良好。
b. 检查装置接地，应保证装置背面接地端子可靠接地；直流电源检查接地线是否符合要求，屏柜内导线是否符合规程要求。
c. 检查屏内的电缆是否排列整齐，是否避免交叉，是否固定牢固，不应使所接的端子排受到机械应力，标识是否正确齐全。
d. 检查光纤是否连接正确、牢固，有无光纤损坏、弯折现象；检查光纤接头完全旋进或插牢，无虚接现象；检查光纤标号是否正确。
e. 检查屏内各独立装置、继电器、切换把手和压板标识正确齐全，且其外观无明显损坏。
（2）检验方法
打开屏柜前后门，观察待直流电源检查设备的各处外观。打开面板检查继电器模件前，操作人员必须与接地面板接触以将携带的静电放掉。
3.2 设备工作电源检查
（1）检验内容及要求
a. 正常工作状态下检验：装置正常工作。
b. 110％额定工作电源下检验：装置稳定工作。
c. 80％额定工作电源下检验：装置稳定工作。
d. 直流电源自启动试验：合上直流电源插件上的电源开关，将试验直流电源由零缓慢调至80％额定电源值，此时装置运行灯应燃亮，装置无异常。
e. 直流电源拉合试验：在80％直流电源额定电压下拉合三次直流工作电源，逆变电源可靠启动，保护装置不误动，不误发信号。
f. 装置断电恢复过程中无异常，通电后工作稳定正常。
g. 在装置上电掉电瞬间，装置不应发异常数据，继电器不应误动作。
（2）检验方法
将装置接入直流电源，并调节直流电源电压。
3.3 设备通信接口检查
（1）检验内容及要求
a. 检查通信接口种类和数量是否满足要求，检查光纤端口发送与接收功率、最小接收功率；
b. 光波长1310nm光纤：光纤发送功率：-20dBm～-14dBm；光接收灵敏度：-31dBm～-14dBm；
c. 光波长850nm光纤：光纤发送功率：-19dBm～-10dBm；光接收灵敏度：-24dBm～-10dBm。
d. 清洁光纤端口，并检查备用接口有无防尘帽。
（2）检验方法
a. 光纤端口发送功率测试方法。用一根跳线（衰耗小于 0.5dB）连接设备光纤发送端口和光功率计接收端口，读取光功率计上的功率值，见图7，即为光纤端口的发送功率。
图7 光纤端口发送功率检验方法
b. 光纤端口接收功率测试方法。将待测设备光纤接收端口的尾纤拔下，插入到光功率计接收端口，读取光读取光功率计上的功率值，见图8，即为光纤端口的接收功率。
图8 光纤端口接收功率检验方法
c. 光纤端口最小接收功率测试方法
1）用一根跳线连接数字信号输出仪器（如：数字继电保护测试仪）的输出网口与光衰耗计，再用一根跳线连接光衰耗计和待测设备的对应网口，见图9。数字继电保护测试仪网口输出报文包含有效数据（采样值报文数据为额定值，GOOSE报文为开关位置）。
图9 光纤端口最小接收功率检验方法步骤1
2）从0开始缓慢增大调节光衰耗计衰耗，观察待测设备液晶面板（指示灯）或网口指示灯。优先观察液晶面板的报文数值显示；如设备液晶面板不能显示报文数值，观察液晶面板的通信状态显示或通信状态指示灯；如设备面板没有通信状态显示，观察通信网口的物理连接指示灯。
3）当上述显示出现异常时，停止调节光衰耗计，将待测设备网口跳线接头拔下，插到光功率计上，读出此时的功率值，即为待测设备网口的最小接收功率，见图10。
图10 光纤端口最小接收功率检验方法步骤2
3.4 设备软件和通信报文检查
（1）检验内容及要求
a. 直流电源检查设备保护程序/通信程序/CID文件版本号、生成时间、CRC校验码，应与历史文件比对，核对无误。
b. 直流电源检查设备过程层网络接口SV和GOOSE通信源MAC地址、目的MAC地址、VLAN ID、APPID、优先级是否正确。
c. 直流电源检查设备站控层MMS通信的IP地址、子网掩码是否正确，检查站控层GOOSE通信的源MAC地址、目的MAC地址、VLAN ID、APPID、优先级是否正确。
d. 检查GOOSE报文的时间间隔。首次触发时间T1宜不大于2ms，心跳时间T0宜为1~5s；检查GOOSE存活时间，应为当前2倍T0时间；检查GOOSE的STNUM、SQNUM。
（2）检验方法
a. 现场故障录波器/网络报文监视分析仪的接线和调试完成，也可以通过故障录波器/网络记录分析仪抓取通信报文的方法来检查相关内容。
b. 设备液晶面板能够显示上述检查内容，则通过液晶面板读取相关信息。
c. 液晶面板不能显示检查内容，则通过便携式电脑抓取通信报文的方法来检查相关内容，见图11。将便携式电脑与待测设备连接好后，抓取需要检查的通信报文并进行分析。
图11 通信报文内容检查方法
