锂电池充电机充电的四段式充电原理及要求
2017-12-29 12:13:00 点击：
锂电池充电机在使用中随着电量的释放，电压下降，电池的化学活性也会降低。为了更好的保护锂电池充电机的性能，锂电池充电机一般会要求充电过程按涓流充电（低压预充）、恒流充电、恒压充电以及充电终止四个阶段，进行管控。
以某电池常规型三元锂电池充电机为例，INR26650-50A电池的标称容量是5000mAh，标称电压是3.6V（市面上也有标3.7V），放电终止电压是2.75V，充电终止电压是4.20V。
锂电池充电机的基本要求是特定的充电电流和充电电压，从而保证电池安全充电。增加其它充电辅助功能是为了改善电池寿命，简化充电器的操作，其中包括给过放电的电池使用涓流充电、电池电压检测、输入电流限制、充电完成后关断充电器、电池部分放电后自动启动充电等。
锂电池充电机的充电方式是限压恒流，都是由IC芯片控制的，典型的充电方式是：先检测待充电电池的电压，如果电压低于3V，要先进行预充电，充电电流为设定电流的1/10，电压升到3V后，进入标准充电过程。
标准充电过程为：以设定电流进行恒流充电，电池电压升到4.20V时，改为恒压充电，保持充电电压为 4.20V。此时，充电电流逐渐下降，当电流下降至设定充电电流的1/10时，充电结束。

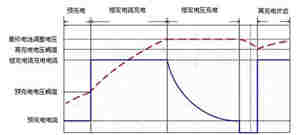

锂电池充电机充电曲线图
图1 锂电池充电机充电曲线图
锂电池充电机充电的四个阶段说明：
阶段1：涓流充电——涓流充电用来先对完全放电的电池单元进行预充(恢复性充电)。在电池电压低于3V左右时采用涓流充电，涓流充电电流是恒流充电电流的十分之一即0.1c(以恒定充电电流为1A举例，则涓流充电电流为100mA)。
阶段2：恒流充电——当电池电压上升到涓流充电阈值以上时，提高充电电流进行恒流充电。恒流充电的电流在0.2C至 1.0C之间。电池电压随着恒流充电过程逐步升高,一般单节电池设定的此电压为3.0-4.2V。
阶段3：恒压充电—— 当电池电压上升到4.2V时，恒流充电结束，开始恒压充电阶段。电流根据电芯的饱和程度，随着充电过程的继续充电电流由最大值慢慢减少，当减小到0.01C时，认为充电终止。（C是以电池标称容量对照电流的一种表示方法，如电池是1000mAh的容量，1C就是充电电流1000mA。）
阶段4：充电终止
有两种典型的充电终止方法：采用最小充电电流判断或采用定时器(或者两者的结合)。最小电流法监视恒压充电阶段的充电电流，并在充电电流小于0.02C时终止充电。第二种方法从恒压充电阶段开始时计时，持续充电两个小时后终止充电过程。
上述四阶段的充电法完成对完全放电电池的充电约需要2.5至3小时。高级充电器还采用了更多安全措施。例如如果电池温度超出指定窗口(通常为0℃至45℃)，那么充电会暂停。 充电结束后，如检测到电池电压低于3.89V将重新充电。
以某电池常规型三元锂电池充电机为例，INR26650-50A电池的标称容量是5000mAh，标称电压是3.6V（市面上也有标3.7V），放电终止电压是2.75V，充电终止电压是4.20V。
锂电池充电机的基本要求是特定的充电电流和充电电压，从而保证电池安全充电。增加其它充电辅助功能是为了改善电池寿命，简化充电器的操作，其中包括给过放电的电池使用涓流充电、电池电压检测、输入电流限制、充电完成后关断充电器、电池部分放电后自动启动充电等。
锂电池充电机的充电方式是限压恒流，都是由IC芯片控制的，典型的充电方式是：先检测待充电电池的电压，如果电压低于3V，要先进行预充电，充电电流为设定电流的1/10，电压升到3V后，进入标准充电过程。
标准充电过程为：以设定电流进行恒流充电，电池电压升到4.20V时，改为恒压充电，保持充电电压为 4.20V。此时，充电电流逐渐下降，当电流下降至设定充电电流的1/10时，充电结束。
锂电池充电机充电曲线图
图1 锂电池充电机充电曲线图
锂电池充电机充电的四个阶段说明：
阶段1：涓流充电——涓流充电用来先对完全放电的电池单元进行预充(恢复性充电)。在电池电压低于3V左右时采用涓流充电，涓流充电电流是恒流充电电流的十分之一即0.1c(以恒定充电电流为1A举例，则涓流充电电流为100mA)。
阶段2：恒流充电——当电池电压上升到涓流充电阈值以上时，提高充电电流进行恒流充电。恒流充电的电流在0.2C至 1.0C之间。电池电压随着恒流充电过程逐步升高,一般单节电池设定的此电压为3.0-4.2V。
阶段3：恒压充电—— 当电池电压上升到4.2V时，恒流充电结束，开始恒压充电阶段。电流根据电芯的饱和程度，随着充电过程的继续充电电流由最大值慢慢减少，当减小到0.01C时，认为充电终止。（C是以电池标称容量对照电流的一种表示方法，如电池是1000mAh的容量，1C就是充电电流1000mA。）
阶段4：充电终止
有两种典型的充电终止方法：采用最小充电电流判断或采用定时器(或者两者的结合)。最小电流法监视恒压充电阶段的充电电流，并在充电电流小于0.02C时终止充电。第二种方法从恒压充电阶段开始时计时，持续充电两个小时后终止充电过程。
上述四阶段的充电法完成对完全放电电池的充电约需要2.5至3小时。高级充电器还采用了更多安全措施。例如如果电池温度超出指定窗口(通常为0℃至45℃)，那么充电会暂停。 充电结束后，如检测到电池电压低于3.89V将重新充电。
