直流稳压电源厂家工程师解析电源内部都有哪些元器件?

2019-1-28 14:38:07      点击:
电源不像处理器,可以看规格知性能;电源也不像显卡,由一颗关键的GPU来决定档次。一款好的电源除了满足功率需求以外,还必须考量稳定、节能、静音、安全等多方面的因素。在没有专业设备进行检测的情况下,直流稳压电源厂家工程师只有了解一些电源的基本原理和元器件知识,才能做到对电源“一目了然”。

抓住关键,不再眼晕

从外面看起来,电源的个头也就比一块“板砖”大一点,但它“肚子”里装的东西可着实不少。拆开外壳,直流稳压电源厂家工程师能看到数以百计的、各式各样的电子元器件和复杂交错的线缆,不免让人眼晕。俗话说“擒贼先擒王”,在观察电源时,直流稳压电源厂家工程师也应该着重留意以下几个部分。
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

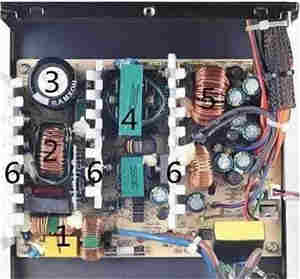

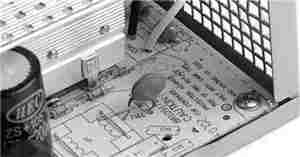

某电源的内部结构图,序号1~6分别标识出了大家应该着重观察的部分。


一、二级EMI滤波电路。这部分的作用是将外部电网进入的市电进行过滤,得到比较纯净的交流电供后续使用。
PFC电路。它的作用是在交流电转换成直流电的过程中减少谐波,降低对室内电网和市电电网的干扰,减少市电损耗。
高压滤波电容。它的作用是净化高压直流电,为后续的高低压转换提供相对“纯净”的电流。
电源拓扑。拓扑就是指电源的整体结构,它直接影响到电源的转换效率。
低压滤波电路的电感线圈。其作用是稳定输出端的电压和电流,与电脑硬件系统的稳定使用有直接的关系。
散热片。在变压器和开关电路进行电压转换时,会产生大量的热量,因此需要散热片迅速转移热量。


二级EMI滤波电路


国家3C认证强制要求上市的电源必须通过EMI防电磁辐射认证,因此合格的电源都应该具有EMI滤波电路。
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

一级EMI滤波电路位于电源接口处,做工更好的电路还具有独立PCB板和电感线圈。
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

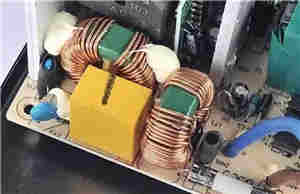

二级EMI滤波电路通常在电源的主PCB板上,由电感线圈和电容等元器件组成。
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

某劣质电源上的二级EMI滤波电路唱了“空城计”

不过低端电源往往只有一级EMI滤波电路,稍好一点的电源都应该具有完整的一、二级EMI滤波电路。

PFC电路

PFC电路分为被动式和主动式两种,现在大部分电源都是采用的主动式PFC。
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

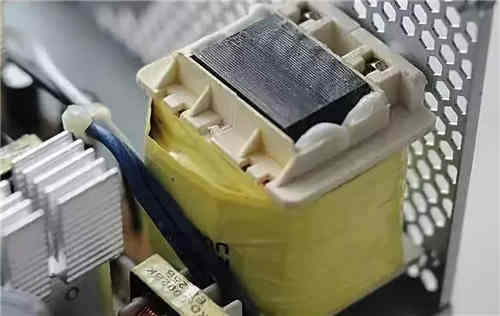

被动式PFC均采用这种“大个头”的电感
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

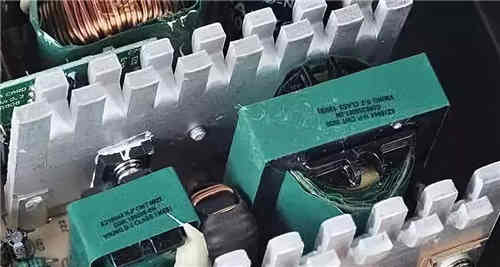

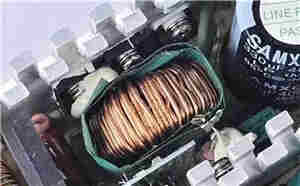

主动式PFC的电感线圈往往位于高压滤波电容的前方


被动式PFC的功率因数普遍在0.7左右,主动式PFC的功率因数则高达0.9以上,明显优于被动式PFC。两者的分辨也相当容易。


高压滤波电容


哪些是高压滤波电容?很简单,电源里面最高、最大的电容即是(1~2颗)。比较电容时,原则上只能与同类型的电源相比,因为在相同功率下,被动式PFC电源所需的电容容量比主动式要大。在同级比较时,直流稳压电源厂家工程师可以看到高压滤波电容的容量、耐压值和耐温值,理论上这三项数值越大越好。
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

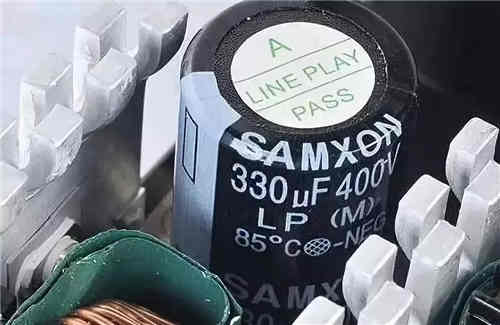

电源采用主动式PFC,因此使用容量为330μF的高压滤波电容就能满足需求。该电容的耐压值为400V,耐温值为85℃。


电源拓扑


简单说来,在前几年电源的拓扑可分为半桥式和正激式两种,现在基本以正激式为主。半桥式是传统的电源结构,通常转换效率不高;而正激式结构转换效率容易做到80%以上。
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

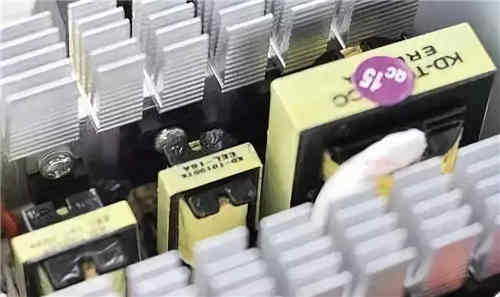

传统的半桥式拓扑
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

正激式拓扑有助于提高转换效率


在进行分辨时,直流稳压电源厂家工程师不妨采用排除法:在半桥式电源的中央,必定有三个变压器,并且一大两小,排成一条直线;如果你的电源不是这种结构,那么恭喜你,这多半是正激式电源。


低压虑波电路的电感线圈


在低压滤波电路部分,直流稳压电源厂家工程师主要看电感线圈的大小、匝数和颜色。自然是线圈越大、匝数越多越好;至于颜色,理论上从优到劣分别为灰色、黑色、浅绿色和黄色,电感越好损耗越小。
直流稳压电源厂家工程师解析电源内部都有哪些元器件?

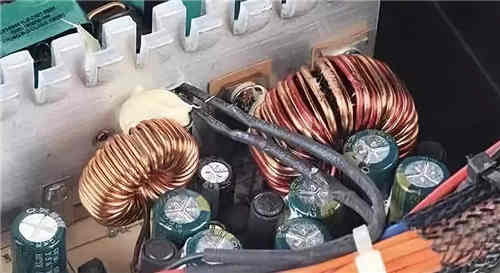

低压滤波电路部分主要看电感线圈


散热片


散热片的作用不需多说,发热量较大的开关管和肖特基管都常常安装在散热片上。目前市售电源普遍采用铝质散热片,通常越厚越好;同时为了在有限的空间内扩大散热面积,大部分散热片都开有鳍片,理论上鳍片越多越好。
