IGBT等效电路图及IGBT检测方法
2017-11-9 16:30:32 点击：

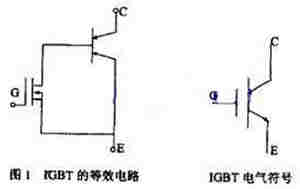

igbt等效电路如图1所示。由图1可知，若在IGBT的栅极G和发射极E之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极C与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOS 截止，切断PNP晶体管基极电流的供给，使得晶体管截止。IGBT与MOSFET一样也是电压控制型器件，在它的栅极G—发射极E间施加十几V的直流电压，只有在uA级的漏电流流过，基本上不消耗功率。
图1 IGBT的等效电路
检测IGBT模块的的办法
以两单元为例:用模拟万用表测量
静态测量:把万用表放在乘100档,测量黑表笔接1端子、红表笔接2端子,显示电阻应为无穷大;
表笔对调,显示电阻应在400欧左右.用同样的方法,测量黑表笔接3端子、红表笔接1端子,
显示电阻应为无穷大;表笔对调,显示电阻应在400欧左右.若符合上述情况表明此IGBT的两个
单元没有明显的故障.
动态测试: 把万用表的档位放在乘10K档,用黑表笔接4端子,红表笔接5端子,此时黑表笔接3端子红表笔接1端子, 此时电阻应为300-400殴,把表笔对调也有大约300-400殴的电阻表明此IGBT单元是完好的.
用同样的方法测试1、2端子间的IGBT,若符合上述的情况表明该IGBT也是完好的.
将万用表拨在R×10KΩ挡，用黑表笔接IGBT 的漏极（D），红表笔接IGBT 的源极（S），此时万用表的指针指在无穷处。用手指同时触及一下栅极（G）和漏极（D），这时IGBT 被触发导通，万用表的指针摆向阻值 较小的方向，并能站住指示在某一位置。然后再用手指同时触及一下源极（S）和栅极（G），这时IGBT 被阻 断，万用表的指针回到无穷处。此时即可判断IGBT 是好的。
注意：若进第二次测量时，应短接一下源极（S）和栅极（G）。 任何指针式万用表皆可用于检测IGBT。注意判断IGBT 好坏时，一定要将万用表拨在R×10KΩ挡，因R×1K Ω挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT 导通，而无法判断IGBT 的好坏。
图1 IGBT的等效电路
检测IGBT模块的的办法
以两单元为例:用模拟万用表测量
静态测量:把万用表放在乘100档,测量黑表笔接1端子、红表笔接2端子,显示电阻应为无穷大;
表笔对调,显示电阻应在400欧左右.用同样的方法,测量黑表笔接3端子、红表笔接1端子,
显示电阻应为无穷大;表笔对调,显示电阻应在400欧左右.若符合上述情况表明此IGBT的两个
单元没有明显的故障.
动态测试: 把万用表的档位放在乘10K档,用黑表笔接4端子,红表笔接5端子,此时黑表笔接3端子红表笔接1端子, 此时电阻应为300-400殴,把表笔对调也有大约300-400殴的电阻表明此IGBT单元是完好的.
用同样的方法测试1、2端子间的IGBT,若符合上述的情况表明该IGBT也是完好的.
将万用表拨在R×10KΩ挡，用黑表笔接IGBT 的漏极（D），红表笔接IGBT 的源极（S），此时万用表的指针指在无穷处。用手指同时触及一下栅极（G）和漏极（D），这时IGBT 被触发导通，万用表的指针摆向阻值 较小的方向，并能站住指示在某一位置。然后再用手指同时触及一下源极（S）和栅极（G），这时IGBT 被阻 断，万用表的指针回到无穷处。此时即可判断IGBT 是好的。
注意：若进第二次测量时，应短接一下源极（S）和栅极（G）。 任何指针式万用表皆可用于检测IGBT。注意判断IGBT 好坏时，一定要将万用表拨在R×10KΩ挡，因R×1K Ω挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT 导通，而无法判断IGBT 的好坏。
