解析一个简单的直流稳压电源降压电路原理图
2017-11-9 16:25:54 点击：

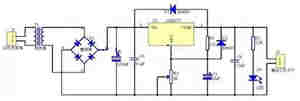

如图所示，LM317直流稳压电源输出电流为1.5A，直流稳压电源输出电压可在1.25－37V之间连续调节，其直流稳压电源输出电压由两只外接电阻R1、RP1决定，直流稳压电源输出端和调整端之间的电压差为1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变RP1就能改变直流稳压电源输出电压。
注意，为了得到稳定的直流稳压电源输出电压，流经R1的电流小于3.5mA。LM317在不加散热器时最大功耗为2W，200×200×4mm3散热板时其最大功耗可达15W。VD1(IN4002)为保护二极管，防止稳压器直流稳压电源输出端短路而损坏IC，VD2(IN4002)用于防止输入短路而损坏集成电路。
元件名细 Tl：变压器（220Ⅴ/40V）C1：2200uf/63V
C2：0.1uf/63 C3、C4：10uf/35v
R1：175R R2：5.0K D1：1A桥堆 D2、D3：1N4007 D4：LED发光管。
注意，为了得到稳定的直流稳压电源输出电压，流经R1的电流小于3.5mA。LM317在不加散热器时最大功耗为2W，200×200×4mm3散热板时其最大功耗可达15W。VD1(IN4002)为保护二极管，防止稳压器直流稳压电源输出端短路而损坏IC，VD2(IN4002)用于防止输入短路而损坏集成电路。
元件名细 Tl：变压器（220Ⅴ/40V）C1：2200uf/63V
C2：0.1uf/63 C3、C4：10uf/35v
R1：175R R2：5.0K D1：1A桥堆 D2、D3：1N4007 D4：LED发光管。
